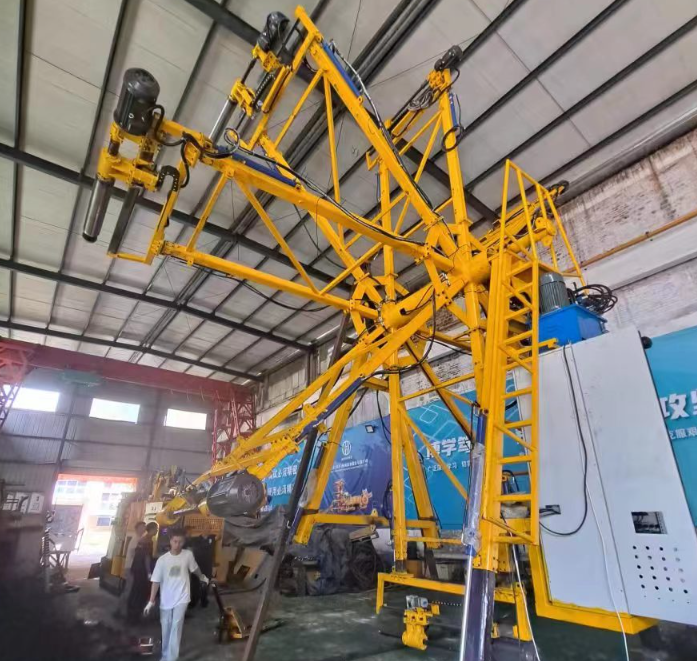

一.设备实物图：

二.概述：                                                                                                                                                               该设备为一拖八钻机的施工半径最大可达到9400mm，是重庆bsport设备有限公司为各类大型隧道提高工作效率，减少工作人员所设计的一款隧道盾构机。

三.结构简介

 1.后支腿伸缩：后支腿伸缩装置用于调整一拖八钻机的稳定性和平衡性。通过伸缩支腿，可以适应不同地形和工作环境，确保设备的稳定性和安全性。

 2.前支腿伸缩：前支腿伸缩功能与后支腿伸缩一样，唯一不同的是，在准备施工前，应完 全缩回，避免在旋转过程中发生干涉 。

 3、 万向轮：万向轮作为本钻机唯一的承重部件，负责整个机器的行走和支撑，是保证机器 可以灵活移动和稳定支撑的关键部件。

 4、 涨紧外套：涨紧外套是固定机器和回转中心的关键部件，通过控制涨紧油缸的缩回或伸 长，可以使涨紧外套紧固在中心孔中，确保设备的准确定位。

 5、 回转中心：回转中心是一拖八钻机的主要旋转部件，通过回转机构实现设备的旋转和定 位。它能够将钻进模块以及钻头旋转到需要的角度和位置，支持设备在施工过程中的灵 活操作。

 6、 钻进模块：钻进模块包括钻筒、钻头和驱动系统。每个钻进模块都可以独立操作，具有 相互独立的驱动和控制系统，以实现高效的钻进作业，从而提高施工效率和质量。

7、 检修爬梯：检修爬梯下方安装电箱和操作系统，同时可供现场人员攀爬，排查现场的不 稳定因素，且在插入与拖出涨紧外套时，可以方便现场人员查看卷扬机是否与涨紧吊耳 连接牢固。 8、 半径伸缩：半径伸缩装置用于调整钻进模块的工作半径。通过伸缩半径伸缩装置，可以 适应不同的施工要求，实现精确的钻孔位置和深度控制。

四.产品优点

  1.可实现钻臂360°旋转自由转动，无需人工干扰移机；

  2.可以适应不同地形和施工环境，设备稳定性安全性高；

  3.每个钻进模块都可以独立操作，具有相互独立的驱动和控制系统，以提高施工效率和质量；

  4.设备设计有专用的检修爬梯，以便工人给设备定期保养与检查；

  5.可适应不同的施工要求，精确钻孔位置和深度。
